Un subiect tehnic cu miză practică

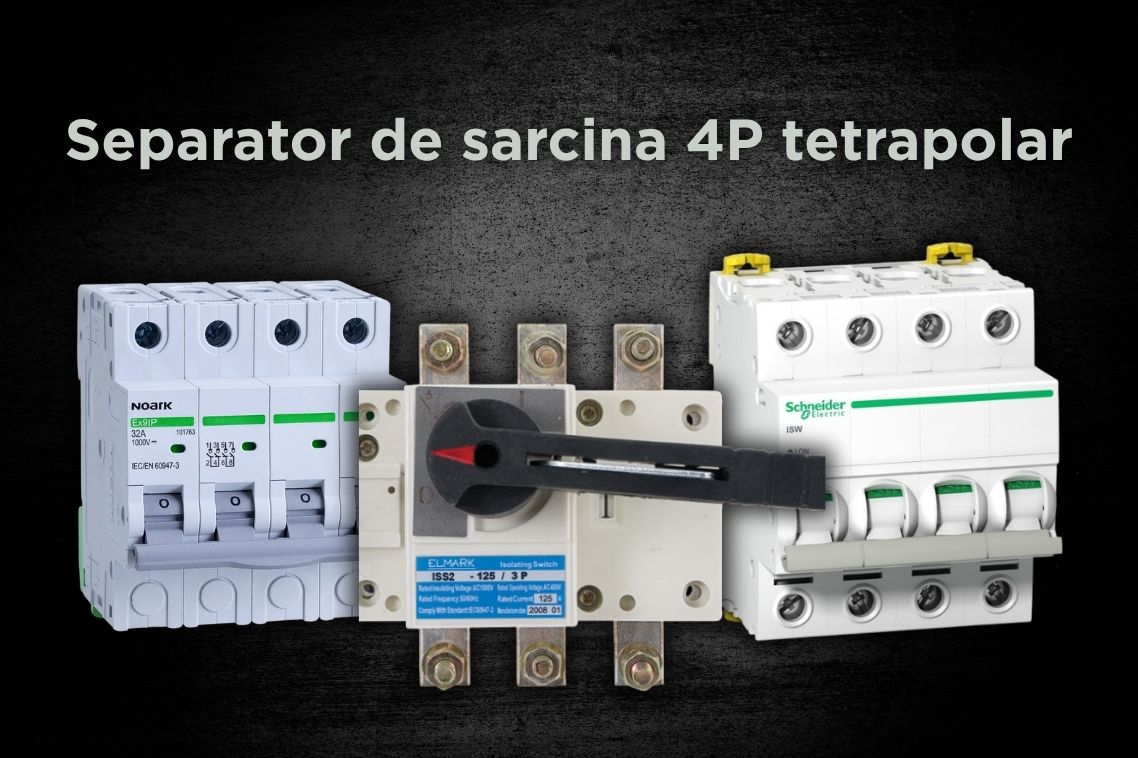

În aparență, discuția despre un separator de sarcină pare strict „pentru electricieni”. Deși denumirea „Separator de sarcina 4P tetrapolar” pare un fragment dintr-o fișă tehnică, întrebarea din spate e foarte practică: cum oprești energia în siguranță? În realitate, subiectul a devenit relevant pentru oricine are un tablou modern: fotovoltaice, UPS, automatizări, stații de încărcare, HVAC și echipamente IT. Pe măsură ce electronica de putere se mută din industrie în clădiri obișnuite, se schimbă și felul în care se comportă conductorul de nul: apar armonici (în special multipli de 3) care se pot însuma pe neutru, ceea ce poate crește curenții și încălzirea în anumite situații.
În acest context, „piesa discretă” care îți permite să izolezi controlat un circuit nu mai e un moft. Este o componentă de exploatare: scoți de sub tensiune instalația pentru intervenții, verificări sau reconfigurări, fără improvizații și cu o poziție clară de separare.
Ce spune standardul și de ce contează diferențele de denumire
În Europa, referința de bază pentru această familie de aparate este standardul IEC 60947-3, care acoperă switches, disconnectors, switch-disconnectors și unități combinate cu siguranțe, utilizate în circuite de distribuție și circuite de motoare, până la 1 000 V c.a. sau 1 500 V c.c.
De aici începe o confuzie frecventă. Un disconnector (numit uneori „separator”/„sectionator”) este, în definiția standardului, un dispozitiv de izolare: în poziția deschis îndeplinește funcția de separare, dar este destinat manevrelor în gol sau cu curent neglijabil, nu întreruperii în sarcină. În schimb, un switch-disconnector (în limbaj curent, „întreruptor-separator” sau „separator de sarcină”) este un switch care, în poziția deschis, respectă și cerințele de izolare ale unui disconnector.
Important: separatorul de sarcină nu este o protecție automată. El face comutație și izolare; protecțiile la scurtcircuit și suprasarcină rămân în sarcina disjunctoarelor sau siguranțelor din amonte. În ghidurile tehnice se subliniază că aparatul poate avea o capacitate de „închidere pe defect”, dar eliminarea defectului este rolul protecțiilor.
De ce 4P tetrapolar e mai mult decât un pol în plus
Într-un sistem trifazat, 3P întrerupe L1–L2–L3. 4P (tetrapolar) întrerupe și nulul, adică oferă izolare completă a conductoarelor active. În aplicații cu sarcini dezechilibrate (de exemplu, consum trifazat plus circuite monofazate pe același tablou), neutralul poate transporta curent și poate deveni relevant pentru siguranță și mentenanță.
Legătura cu „instalațiile moderne” nu e întâmplătoare. Când ai echipamente cu electronică de putere, producători din zona distribuției explică direct că armonicile pot ridica solicitarea pe nul, tocmai pentru că se însumează. Un 4P poate fi o piesă din strategia de a izola și controla mai bine aceste circuite, mai ales când se lucrează în tablou și vrei să elimini riscul unei tensiuni „rămase” pe nul.
Totuși, 4P nu e alegerea implicită. Există circuite fără nul (motoare trifazate pure) sau situații în care proiectul solicită altă arhitectură de separare. Ideea corectă este să alegi 4 poli când ai o justificare tehnică și o schemă în care neutralul trebuie tratat ca parte a izolării.
Cum alegi un separator de sarcina fără marketing și fără surprize
Primul filtru este sarcina pe care o comuți. Standardele și fișele tehnice folosesc categorii de utilizare: AC-21A pentru sarcini rezistive, AC-22A pentru sarcini mixte rezistiv–inductive, AC-23A pentru motoare și sarcini puternic inductive. Aceste categorii explică de ce două aparate cu același curent nominal pot avea utilizări foarte diferite.
Al doilea filtru este conformitatea cu IEC/EN 60947-3 și transparența fișei tehnice. De exemplu, unii producători publică explicit curenți diferiți pe AC-21/AC-22/AC-23A și tensiuni diferite, semn că aparatul a fost evaluat pentru manevră în sarcină în condiții distincte. În zona modulară, vei găsi și indicatori de durabilitate mecanică (număr de manevre) și date de montaj (secțiuni de cablu), utile pentru a evita improvizații în tablou.
Al treilea filtru este ergonomia de exploatare: indicarea clară ON/OFF, posibilitatea de blocare în poziția 0 și, când ai nevoie, contacte auxiliare pentru semnalizare. În cataloagele industriale, blocarea cu lacăt în poziția 0 apare ca avantaj tocmai pentru siguranța intervențiilor (proceduri de tip lockout/tagout).
Greșeli care duc la incidente și un set simplu de bune practici
Confuzia principală este să tratezi separarea ca protecție: „am aparatul, deci sunt protejat”. Nu. Separarea e pentru izolare; protecția e pentru defect. A doua greșeală este selecția după denumire: dacă știi că vei comuta sarcini inductive, uită-te la categoria AC-22A/AC-23A, nu doar la amperajul scris mare.
În exploatare, două reguli reduc riscul: nu manevra aparatul în afara categoriei declarate și folosește funcțiile de blocare/semnalizare atunci când tabloul e accesat de mai multe persoane.
Unde găsești exemple și repere
Ca să înțelegi cum arată o prezentare de produs pentru această categorie – cu denumire, fotografii și câteva date orientative – poți consulta, ca exemplu, un model de separator 4P tetrapolar. Pentru comparații între variante, un punct de plecare mai bun este o listă dedicată, de tip catalog, precum o selecție de Separatoare de sarcina.
Indiferent de magazin, cere fișa tehnică, verifică referința la IEC/EN 60947-3 și discută schema cu un electrician autorizat. În instalații reale, diferența dintre 3P și 4P este o decizie de mentenanță și siguranță, nu doar „un pol în plus”.
